단결정 내 역동적인 분자 구조 변화 포착​
조회수 : 1148 등록일 : 2024-03-26 작성자 : 홍보실

(왼쪽부터) 화학과 이효철 교수, 강재동 박사, 이윤범 박사, 이성곤 연수학생, 기호성 박사

< (왼쪽부터) 화학과 이효철 교수, 강재동 박사, 이윤범 박사, 이성곤 연수학생, 기호성 박사 >

눈에 보이지 않는 작은 분자 세계의 비밀이 밝혀졌다. 우리 대학 화학과 이효철 교수(기초과학연구원(IBS) 첨단 반응동역학 연구단장) 연구팀이 화학적 단결정 분자 내 구조 변화와 원자의 움직임을 실시간으로 관찰하는 데 성공했다.

물질을 이루는 기본 단위인 원자들은 화학결합을 통해 분자를 구성한다. 하지만 원자는 수 펨토초(1/1,000조 초)에 옹스트롬(1/1cm) 수준으로 미세하게 움직여 시간과 공간에 따른 변화를 관측하기 어려웠다. 분자에 엑스선을 쏴 회절 신호를 분석하는 엑스선 결정학(X-ray Crystallography)의 등장으로 원자의 배열과 움직임을 관찰하는 도구가 상당한 발전을 이뤘지만, 주로 단백질과 같은 고분자 물질에 대한 연구에 집중됐다. ()단백질의 작은 분자 결정은 엑스선을 흡수하는 단면적이 넓고 생성되는 신호가 약해 분석이 어렵기 때문이다.

연구진은 선행 연구에서 단백질 내 화학반응의 전이상태와 그 반응경로를 3차원 구조로 실시간 규명한 바 있다. 이번 연구에서는 최초로 분자 단위 시스템에서 비단백질 분자의 구조 변화를 밝히는 데 성공하면서 분자 동역학 분야에 새로운 이정표를 세운 것으로 평가된다.

연구진은 수 펨토초의 순간에 변화하는 분자의 움직임을 포착하기 위해 포항가속기연구소의 엑스선 자유전자 레이저를 이용한 시간분해 연속 펨토초 결정학(time-resolved serial femtosecond crystallography, TR-SFX) 기법을 사용했다. 이 기법은 엑스선 자유전자 레이저에서 생성되는 펨토초 엑스선 펄스를 반응 중인 분자에 쏴 얻은 엑스선 회절 신호를 분석해 특정 순간 분자의 구조를 알아내는 방식이다.

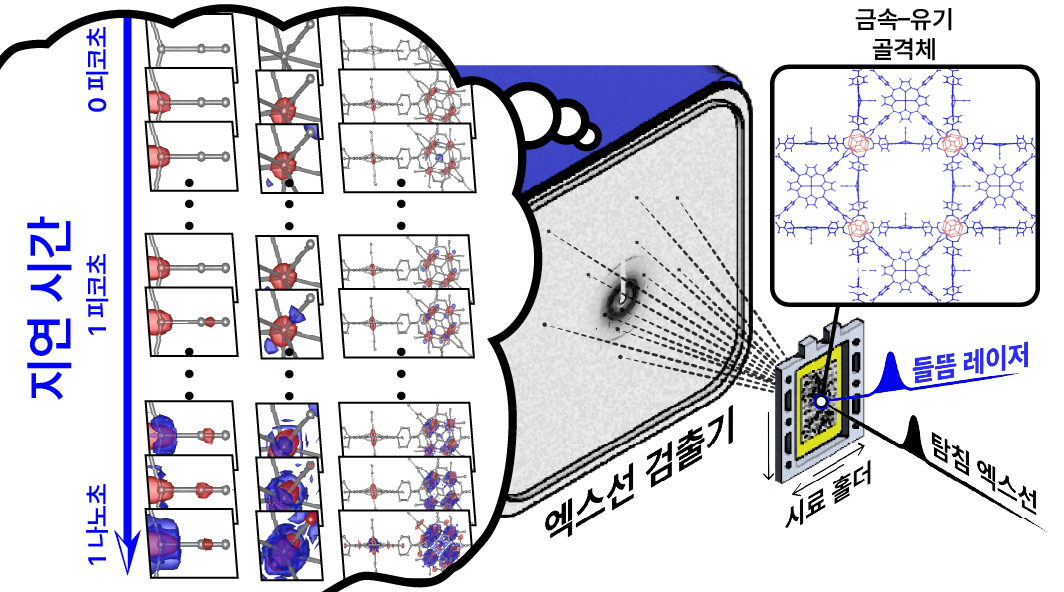

그림 1. 금속-유기 골격체에 대한 시간분해 연속 펨토초 결정학 실험 구성도. 실험을 위해 금속–유기 골격체에 강렬한 펨토초 자외선 레이저 펄스를 조사해 광해리 반응을 유도했다. 엑스선 자유 전자 레이저 시설의 펨토초 엑스선 펄스로 펨토초 및 옹스트롬 시공간 분해능으로 금속–유기 골격체 내의 철 포르피린과 지르코늄 클러스터의 초고속 구조 변화를 직접 시각화할 수 있었다. 광 해리반응 후 금속–유기 골격체의 분자 구조는 시간에 따른 초고속 엑스선 펄스가 만들어내는 엑스선 회절 패턴을 측정함으로써 관찰됐다.

< 그림 1. 금속-유기 골격체에 대한 시간분해 연속 펨토초 결정학 실험 구성도. 실험을 위해 금속–유기 골격체에 강렬한 펨토초 자외선 레이저 펄스를 조사해 광해리 반응을 유도했다. 엑스선 자유 전자 레이저 시설의 펨토초 엑스선 펄스로 펨토초 및 옹스트롬 시공간 분해능으로 금속–유기 골격체 내의 철 포르피린과 지르코늄 클러스터의 초고속 구조 변화를 직접 시각화할 수 있었다. 광 해리반응 후 금속–유기 골격체의 분자 구조는 시간에 따른 초고속 엑스선 펄스가 만들어내는 엑스선 회절 패턴을 측정함으로써 관찰됐다. >

공동 제저자인 이윤범 연구원은 방대한 양의 엑스선 회절신호를 시간 순서대로 나열하면 원자의 움직임을 실시간으로 시각화할 수 있다라며, “마치 분자의 초고속 변화를 영상으로 촬영하는 것과 같다라고 설명했다.

실험을 위한 시료는 철 포르피린(Fe-porphyrin) 유도체와 지르코늄(Zr) 클러스터가 반복적으로 연결된 금속유기 골격체에 일산화탄소(CO)가 흡착된 형태의 결정을 선택했다. 금속-유기 골격체는 금속 이온과 유기 분자가 연결돼 형성된 다공성 물질로, 다양한 구조적 기능, 가스 흡착 및 저장, 촉매활성 등의 특성으로 여러 산업 분야 응용에 주목 받는 물질이다.

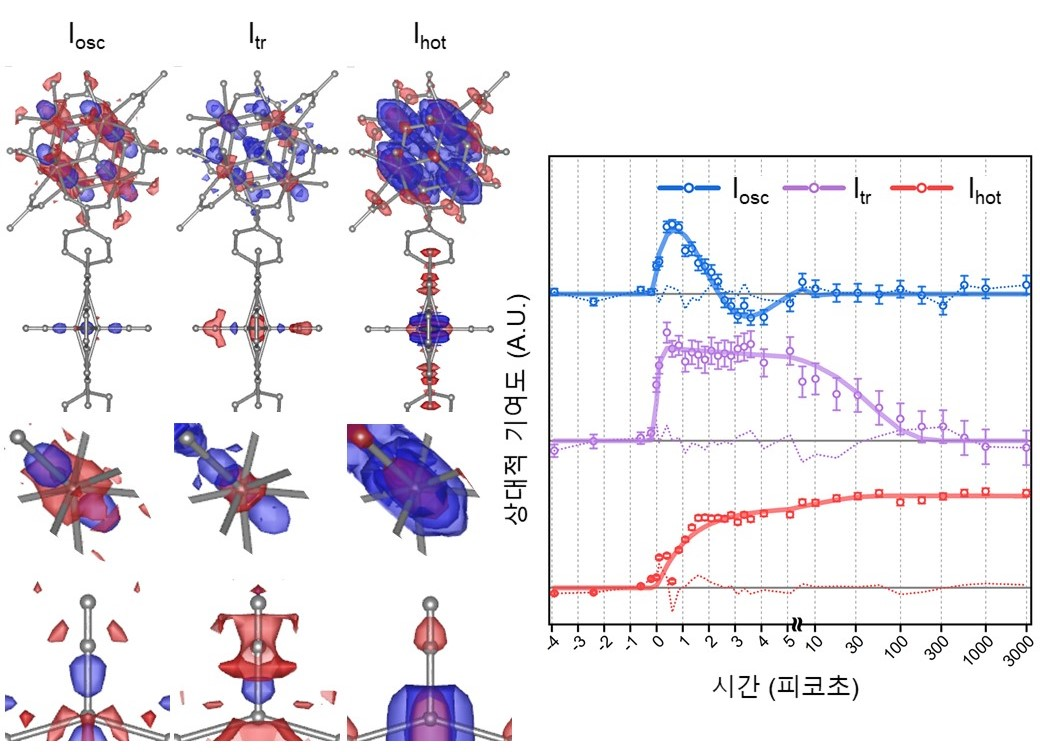

그림 2. 중간체의 차이 전자 밀도 지도 및 세 구조중간체의 동역학. Iosc은 진동하는 구조에 대한 구조 중간체, Itr은 순간적으로 생성되는 구조 중간체이고 Ihot은 진동적으로 뜨거운 구조 중간체에 대한 SADED maps과 세 구조 중간체의 동역학을 의미한다. SADED maps의 맨 위 패널은 철 포르피린과 지르코늄 클러스터를 보여주며, 중간 패널은 지르코늄 클러스터의 지르코늄 원자를 확대해서 보여준다. 맨 아래 패널은 철 포르피린의 철 원자를 확대해서 보여주고 있다. 빨간색 차이 전자 밀도는 전자 밀도가 사라지는 것을 의미하며, 원자가 기존 위치에서 움직일 때 나타난다. 반대로, 파란색 차이 전자 밀도는 전자 밀도가 생성되는 것을 의미하며, 원자가 해당 위치로 움직일 때 나타난다. Iosc은 5.55 피코초 주기로 진동하며, 2.68 피코초로 제동되며, Itr은 200 펨토초인 IRF 내에 순간적으로 생성되고 47.1 피코초의 시간상수를 가지면서 사라진다. Ihot은 1.1 피코초와 11.32 피코초의 시간 상수를 가지면서 생성되며 3 나노초까지 유지되는 것을 관측했다.

< 그림 2. 중간체의 차이 전자 밀도 지도 및 세 구조중간체의 동역학. Iosc은 진동하는 구조에 대한 구조 중간체, Itr은 순간적으로 생성되는 구조 중간체이고 Ihot은 진동적으로 뜨거운 구조 중간체에 대한 SADED maps과 세 구조 중간체의 동역학을 의미한다. SADED maps의 맨 위 패널은 철 포르피린과 지르코늄 클러스터를 보여주며, 중간 패널은 지르코늄 클러스터의 지르코늄 원자를 확대해서 보여준다. 맨 아래 패널은 철 포르피린의 철 원자를 확대해서 보여주고 있다. 빨간색 차이 전자 밀도는 전자 밀도가 사라지는 것을 의미하며, 원자가 기존 위치에서 움직일 때 나타난다. 반대로, 파란색 차이 전자 밀도는 전자 밀도가 생성되는 것을 의미하며, 원자가 해당 위치로 움직일 때 나타난다. Iosc은 5.55 피코초 주기로 진동하며, 2.68 피코초로 제동되며, Itr은 200 펨토초인 IRF 내에 순간적으로 생성되고 47.1 피코초의 시간상수를 가지면서 사라진다. Ihot은 1.1 피코초와 11.32 피코초의 시간 상수를 가지면서 생성되며 3 나노초까지 유지되는 것을 관측했다. >

연구진은 이 시료에 강력한 자외선 레이저를 쏴 광해리 반응을 유도하고, 이후 펨토초 엑스선 펄스의 회절 신호를 분석했다. 그 결과, 광해리 반응으로 인해 철 포르피린에 흡착된 일산화탄소가 떨어져 나오며 세 가지의 주요한 구조로 변화하는 것을 밝혔다. 첫째는 5.55 피코초(1/1조 초) 주기로 진동하며, 2.68 피코초로 제동하는 철과 지르코늄 원자들의 집단 결맞음 진동 구조로의 변화다. 둘째는 철 포르피린의 철 이온이 포르피린 평면상에서 벗어나며 지르코늄 원자가 진동하는 구조다. 두 변화는 모두 200 펨토초 이내에 이뤄졌다. 마지막으로 온도 증가에 따라 철과 지르코늄 원자들의 무작위 진동 구조도 확인했다. 찰나의 순간, 분자의 역동적 구조 변화를 포착한 것이다.

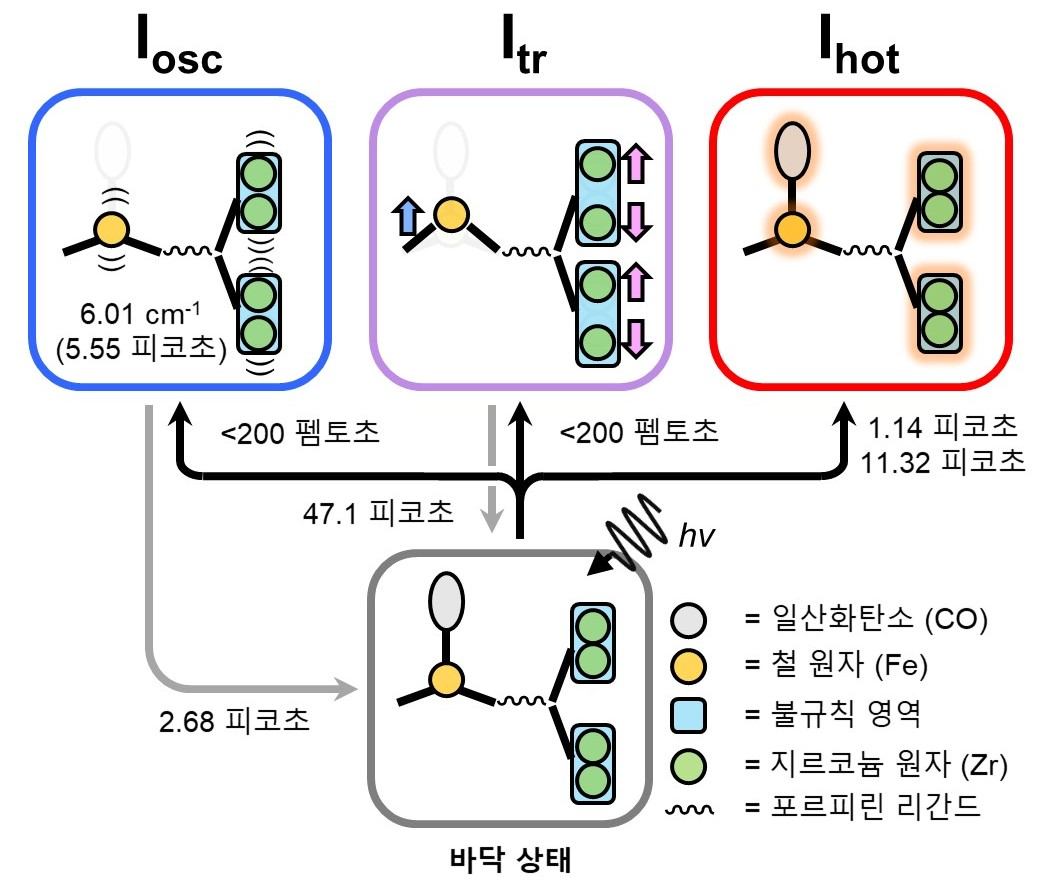

그림 3. 금속-유기 구조체 내의 전반적인 구조동역학 모식도. 시간분해 연속 팸토초 결정학을 사용해 여러 분자 상태를 성공적으로 관찰했다. 첫째, Iosc은 5.55 피코초 주기로 진동하며, 2.68 피코초로 제동되는 철과 지르코늄 원자의 집단 진동 구조를 포착했다. 두 번째로 Itr은 200 펨토초인 IRF 내에 순간적으로 생성되고 47.1 피코초의 시간상수를 가지면서 사라지는 동안, 철 원자가 포르피린 평면 상에서 바닥상태보다 더 벗어나는 구조와 이에 따른 지르코늄 원자의 움직임을 포착했다. 마지막으로 Ihot은 1.1 피코초와 11.32 피코초의 시간 상수를 가지며 3 나노초까지 지속되었고, 이는 분자가 뜨거워질 때 일어나는 진동으로 인한 차이전자 밀도 지도의 특징을 보여준다.

< 그림 3. 금속-유기 구조체 내의 전반적인 구조동역학 모식도. 시간분해 연속 팸토초 결정학을 사용해 여러 분자 상태를 성공적으로 관찰했다. 첫째, Iosc은 5.55 피코초 주기로 진동하며, 2.68 피코초로 제동되는 철과 지르코늄 원자의 집단 진동 구조를 포착했다. 두 번째로 Itr은 200 펨토초인 IRF 내에 순간적으로 생성되고 47.1 피코초의 시간상수를 가지면서 사라지는 동안, 철 원자가 포르피린 평면 상에서 바닥상태보다 더 벗어나는 구조와 이에 따른 지르코늄 원자의 움직임을 포착했다. 마지막으로 Ihot은 1.1 피코초와 11.32 피코초의 시간 상수를 가지며 3 나노초까지 지속되었고, 이는 분자가 뜨거워질 때 일어나는 진동으로 인한 차이전자 밀도 지도의 특징을 보여준다. >

공동 제저자인 강재동 학생연구원은 이번 연구는 분자 구조를 정확히 통제해 맞춤형 특성을 가진 새로운 물질을 설계하는 연구에 기초정보를 제공할 수 있을 이라며, “촉매, 에너지 저장 및 이산화탄소 포집, 약물 전달 등 다양한 연구 분야에 폭넓게 활용될 것으로 기대한다라고 전했다.

연구를 이끈 이효철 교수는 포항가속기연구소의 적극적 지원으로 화학적 단결정 분자의 구조 변화를 최초로 포착할 수 있었다라며, “분자 단위 화학 시스템 연구를 위한 강력한 도구로서 시간분해 연속 펨토초 결정학의 잠재력을 확인했다라고 말했다.

이번 연구 결과는 32519(한국시간) 국제학술지 네이처 케미스트리(Nature Chemistry)온라인 판에 게재됐다.
