본문 바로가기 대메뉴 바로가기

연구

고효율 유기박막태양전지 개발​
조회수 : 11446 등록일 : 2013-04-29 작성자 : kaist_news


- 플라즈모닉 현상 이용해 유기박막태양전지 광효율 20% 향상 -
- 효율 증가원인 규명해 응용분야 발전 기대 -


금속나노입자의 플라즈모닉 효과를 이용해 유기박막태양전지의 효율을 크게 높일 수 있는 기술이 개발됐다.

우리 학교 EEWS 대학원 이정용 교수 연구팀이 유기박막태양전지의 효율을 20% 증가시킬 수 있는 기술을 개발하고, 플라즈모닉 현상으로 인한 효율 증가의 원인을 처음으로 규명했다.

이 기술은 유기박막태양전지 제작 방법에 상관없이 추가로 효율을 20% 높일 수 있어 유기박막태양전지의 상용화를 크게 앞당길 수 있을 것으로 기대된다.

현재 양산중인 실리콘 반도체 기반 태양전지는 아직까지는 경제성이 낮다. 이에 따라 이를 대체하기위해 보다 저렴하게 제작할 수 있다고 알려진 유기박막태양전지의 효율을 높이기 위한 연구가 전 세계적으로 많이 수행되고 있다.

유기박막태양전지는 고분자 유기물 기반으로 제작된 태양전지로 가볍고, 유연하며, 저렴한 비용으로 제작이 가능해 차세대 태양전지로써 각광받고 있다. 그러나 빛을 흡수할 수 있는 층이 수십 나노미터(nm) 수준으로 매우 얇기 때문에 낮은 광변환 효율을 나타내 상용화에 어려움을 겪고 있었다.

이 교수 연구팀은 기존 유기박막태양전지에 10~100nm로 다양한 크기의 금속나노입자를 적용해 유기박막태양전지의 광흡수율을 증가시킴으로써 광변환 효율이 6.4%에서 7.6%로 약 20% 향상되는 결과를 얻었다. 또 7.9% 태양전지는 8.6%로 향상된 결과를 나타냈다.

금속나노입자를 유기박막태양전지에 적용해 효율이 증가하는 것을 규명한 연구가 이전에 수행된 적은 있지만 효율증가의 원인은 정확하게 밝혀지지 않았다.

연구팀은 유기박막태양전지에 도입된 금속나노입자의 플라즈모닉 빛 전방 산란 특성으로 인해 크기가 커질수록 효율이 증가하다가 약 70nm 크기에서 가장 큰 효율 향상을 보이는 것을 이론 및 실험적으로 증명했다.

이정용 교수는 이번 연구에 대해 “금속나노입자의 플라즈모닉 산란 특성을 조절한 광공학 설계의 가능성을 확인했다”며 “저렴한 용액 공정으로 나노입자를 합성 및 적용했기 때문에 대면적 태양전지 모듈 제작에도 쉽게 적용이 가능하다”고 말했다.

이 교수는 또한 “이번 연구로 밝혀낸 기술을 이용하면 유기박막태양전지의 상용화를 앞당기는데 큰 기여를 할 수 있을 것”이라고 밝혔다.

이정용 교수가 주도하고 백세웅 박사과정 학생이 참여한 이번 연구 성과는 세계적 학술지 네이처의 자매지인 ‘사이언티픽 리포트(Scientific Reports)’의 4월 25일자 온라인판에 게재됐다.

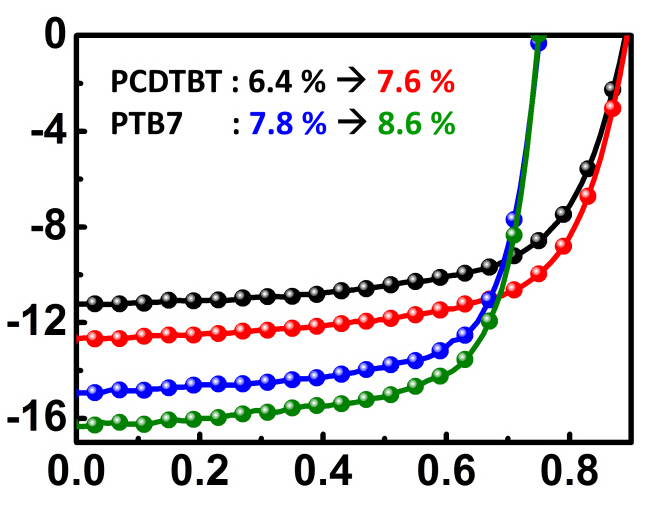

그림1. 기존 유기박막태양전지(검은 사각형)과 금속나노입자를 도입한 유기박막태양전지(빨강 원)의 전류밀도–전압 특성 곡선. 광변환 효율이 6.4% -> 7.6%, 7.8% -> 8.6%로 증가한 것을 알 수 있다.



그림2. 유기박막태양전지의 구조 및 도입된 약 70나노미터 수준의 은 나노입자의 전자현미경 사진.

고효율 유기박막태양전지 개발 이미지
관련뉴스
