정상권 교수 연구팀,극저온 냉동기 탑재형 초전도 모터 개발​
조회수 : 15494 등록일 : 2010-03-18 작성자 : kaist_news

- 세계최초로 회전하는 극저온 냉동기를 탑재한 ‘초전도 모터’ 개발

기계공학과 정상권 교수 연구팀이 회전하는 극저온 냉동기를 탑재해 영하 210도 이하로 냉각되는 초전도 모터를 세계 최초로 개발했다고 18일 밝혔다.

기존의 초전도 회전기기는 LTS(Low Temperature Superconductor; 저온 초전도체로서 주로 액체 헬륨으로 냉각) 또는 HTS(High Temperature Superconductor; 고온 초전도체로서 주로 액체 네온 또는 질소로 냉각)를 사용하는 경우, 정지된 극저온 냉동기로부터 차가운 냉각재를 회전하는 계자 코일에 공급하면서 초전도체를 임계온도 이하로 냉각하는 구조로 되어 있었다. 즉, 극저온 냉동기와 회전기기가 분리되어 초전도 모터가 작동했었다.

이러한 구조는 영하 210 도 이하의 차가운 유체를 진공으로 단열시키면서, 정지부에서 회전부 그리고 또한 정지부로 이송하는 극저온 구성품이 필요하며, 상온에서부터 극저온부로의 열침입이 필연적으로 증가하는 문제로 인하여 전체 극저온 냉동 시스템이 커져야 한다.

이번에 연구 개발한 극저온 냉동기를 탑재하는 초전도 모터의 경우에는, 극저온 냉각부를 초전도 코일과 매우 가깝게 위치시켜, 부가적인 열손실을 방지할 수 있는 장점이 있어서, 전체 시스템의 소형화가 가능한데, 지금까지는 극저온 냉동기의 특성과 초전도 코일의 설계/제작을 동시에 고려하여야 하기 때문에 쉽게 이루어지지 않았었다.

이번 연구에서는 고속으로 회전하는 상황에서도 냉각성능의 변화가 없는 축대칭 구조의 국내산 소형 스털링 냉동기가 사용됐다. 이번에 개발한 초전도 모터는 회전부와 고정부 사이에서 일어나던 극저온 유체의 이동을 철저하게 배재시키고, 유일하게 존재하는 에너지 전달 메커니즘은 전기 접촉을 통한 전기 에너지 및 온도차에 의한 열전달이다. 또한, 극저온 냉각부를 초전도 코일과 매우 가깝게 위치시켜 부가적인 열손실을 방지할 수 있는 장점이 있어서, 전체 시스템의 소형화가 가능하다. 초전도 계자코일은 차세대 유망 초전도 선재인 YBCO를 사용하여 제작했으며, 외부로 부터의 열침입 및 냉동 부하는 6W미만이고, 유도 모터의 고정자를 사용하여 90rpm 까지 회전 테스트를 수행하였다.

정 교수는 “이번에 개발된 ‘극저온 냉동기 탑재형 초전도 모터’는 소형화와 고신뢰성을 위한 초전도 회전기기의 새로운 냉각 방식으로 기술혁신적인 발상의 전환을 이루었으며, 다양한 에너지(수송, 플랜트 산업, 재생에너지) 분야에서의 응용이 기대된다”며 ”상용화를 위해 동적인 균형 문제, 초전도 선재 수급문제 해결하도록 연구를 진행중이다“고 말했다.

일반적으로 초전도 모터나 발전기는 극저온에서 전기 저항이 사라져 전류가 아무 장애없이 흐르는 초전도체의 현상을 이용한다. 따라서 전기 에너지의 효율 향상과, 동일한 용량에서는 소형화의 목적으로 차세대 전기기기로서 많은 연구가 진행되고 있다. 모터나 발전기의 구조를 보면 크게 회전자와 고정자로 구분할 수 있는데, 초전도 코일은 직류 전류가 흐르는 회전자에 적용됨으로써, 전체 에너지 변환 효율을 0.5 %내지 1% 정도 향상시킬 수 있다. 따라서, 현재까지 초전도 회전기기는 전체 효율 향상이 그에 수반되는 부가적인 극저온 냉동기의 요구 전력보다 더 큰 1 MW 급 이상의 대용량에서 매력적이다.

이러한 기기의 적용 분야는 주로 플랜트 산업에서 사용되는 전동기를 비롯하여 발전소의 대형 발전기, KTX와 같은 고속 전철, 전기 추진 방식의 선박 등 에도 확장될 수 있다.

이번연구는 교육과학기술부의 국가지정연구실사업의 지원과 차세대초전도응용기술개발사업단을 통한 한국전기연구원의 도움으로 수행됐으며, 이번 연구결과는 2010년 8월에 열리는 응용초전도학회(ASC; Applied Superconductivity Conference)에서 발표할 예정이다.

논문제목: HTS (high temperature superconductor) motor cooled by on-board cryocooler (극저온 냉동기를 회전자에 탑재한 고온 초전도 모터)


<용어설명>

○ 초전도 : 어떤 종류의 금속이나 합금을 절대영도(0 K; -273.16℃)에 가까이 냉각할 때, 전기저항이 갑자기 소멸하여 전류가 아무런 장애 없이 흐르는 현상이다. 물질마다 이러한 현상이 일어나는 임계온도가 다르며, 액체 질소의 비등점 (77 K, -196℃) 이상에서 초전도 성질을 보이는 물질을 고온 초전도체라고 한다.

○ 이트륨 바륨 구리 산화물(Yttrium barium copper oxide, YBCO) : 고온 초전도체 물질 중 하나로 임계 온도는 93 K(-180℃)로 비교적 높아 경제적인 초전도 합금 중 하나이다.

○ ASC(Applied Superconductivity Conference, 국제 응용 초전도 학회):
1966년부터 국제 전기전자공학회 (IEEE Council on Superconductivity) 주관으로 격년으로 미국에서 개최되는 이 분야 최고 권위의 학회임. 전 세계로부터 많은 학자와 연구원들이 참여한 가운데 우수한 연구 성과와 정보를 교환하고 미래의 초전도 산업과 기술을 논의하는 학회로서 2010 년에는 Washington D.C. Omni Shoreham Hotel에서 8월 1일부터 6일 까지 개최될 예정이다.

○ 계자코일(Field coil) :
초전도 모터의 회전자에서 일정한 자기장을 발생시키기 위하여 감은 코일로서, 일반 구리선을 초전도선으로 대치하였을 때 주어진 크기에서 더 강한 자기장을 발생시키게 할 수 있으므로, 전체 모터의 크기를 소형화할 수 있다.

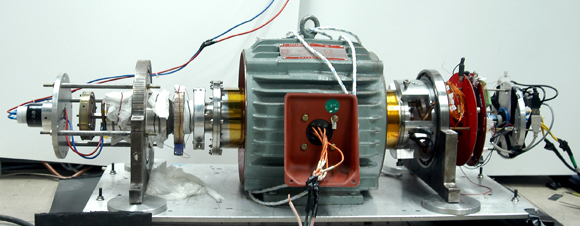

정상권 교수 연구팀,극저온 냉동기 탑재형 초전도 모터 개발 이미지
